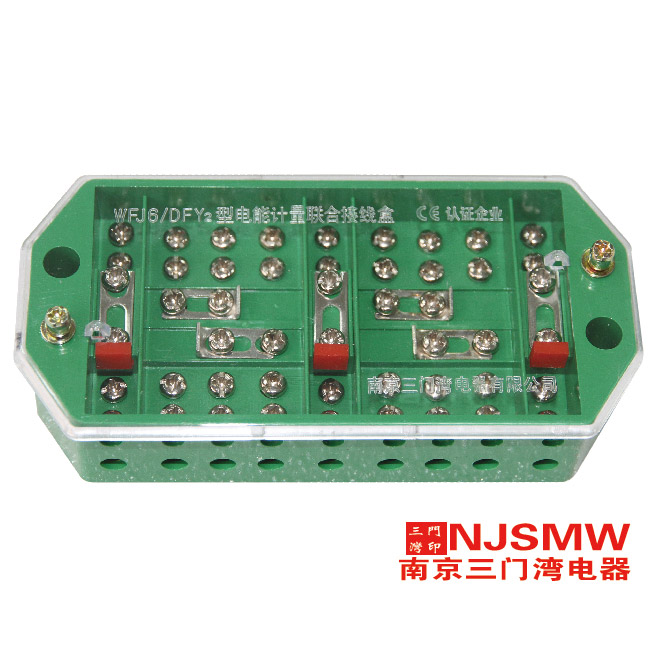

WFJ6/DFY2 电能表接线盒
电度表接线盒WFJ6/DFY1(WFJ6/DFY2)-三相四线，是从老胶木产品更新换代的新产品；绝缘材料采用进口的高分子聚碳酸脂加工而成，具有良好的电气性能和机械性能,(解决了老胶木产品脆,易碎,安装时间长吸水后起霉斑等缺点)。金属件采用铜合金，引进进口自动化设备加工制成，金属表面还镀镍加以?；?，具有安全可靠美观大气的优点，可接4MM线,电流20A, 电压为660V,可在-40℃至+60℃范围内正常工作,其电压回路采用一进三出,各相电压.电流具有相序表识,即方便接线,又避免了因相序接错而造成的计量错误,接线盒的透明盖用两只可封印的螺丝加以固定,解决了防窃电工作。在二次回路中,作为带负何情况下安全调换或现场检验电度表,电气仪表,继电?；て恋鹊缙璞傅慕酉?确保了工作人员的人身安全,提高了现场的工作效率。
产品用途：
采用该接线盒后，可将进户线与进表线分开，解决了以往进户线并接的问题，相线接线盒盖板还可以铅封，以防窃电；零线接线盒可重复接地，符合电能计量规范中“专用、封闭”的原则。为配合电力系统采用标准接线及实施《电能计量装置检验规程》创造了有利的条件，产品主要应用于计量臬。电表箱、JP柜、电度表屏，等柜体
注间事项：
更换表能表时要做好安全措施，以免造成电压互感器二次短路或接地、电流互感器二次回路开路。
进行电能表现场校验时，要确定检验仪的电流测量回路正确接到接线盒后，才能打开接线盒上的电流回路连接片，以免造成电流回路开路。
工作完成后应清理、打扫现场，并应再复查一遍所有接线，确保无误后再送电。
接线盒安装完成后再正确封印。
电度表接线盒是电能计量装置标准接线中的专用接线盒，起接线和安全?；び? 通过透明的防尘盖可直接观察到内部各元件及端子状态，导电体和接线螺钉均选用H62铜，表面镀镍。电路联接可靠；绝缘盒材料为聚碳酸脂，耐热性和耐冲击性能良好，电气间隙和爬电距离均高于国家标准。
中文名
电度表接线盒
额定电压
660V
额定电流
20A
额定功率
50HZ/60HZ
绝缘电阻
30M∏
环境温度
-40℃/+100℃
工频耐压
3000V/min
适用范围
电度表接线盒用于额定电压:380V,频率50HZ(60HZ)一相四线(二线)制的电网系统中与互感器和电度表相匹配,连接截面积为0.5-4mm2的圆铜导线用的接线盒.
作用
1、外形美观、使用方便可靠；
2、接线盒联接中增加熔芯卡，可根据用户
要求安放熔断体，如表相出现短路故障，熔
断体会自动断开，起到线路?；ぷ饔?；
特性
电度表接线盒除N线带熔断器系列,A相、B相、C相均采用联接片联接，一般用在额定电压3×380V（一般二线或四线）有功电度表上。
电度表接线盒A、B、C相线及中性线N均带?；?，一般用在额定电压3×100/57.7
工作原理
金属件采用铜合金，引进进口自动化设备加工制成，金属表面还镀镍加以?；?，具有安全可靠美观大气的优点，可接4MM线,电流20A, 电压为660V,可在-40℃至+60℃范围内正常工作,其电压回路采用一进三出,各相电压.电流具有相序表识,即方便接线,又避免了因相序接错而造成的计量错误,接线盒的透明盖用两只可封印的螺丝加以固定,解决了防窃电工作。在二次回路中,作为带负何情况下安全调换或现场检验电度表,电气仪表,继电?；て恋鹊缙璞傅慕酉?确保了工作人员的人身安全,提高了现场的工作效率。
